教你看懂LED顯示屏規格書 (下)

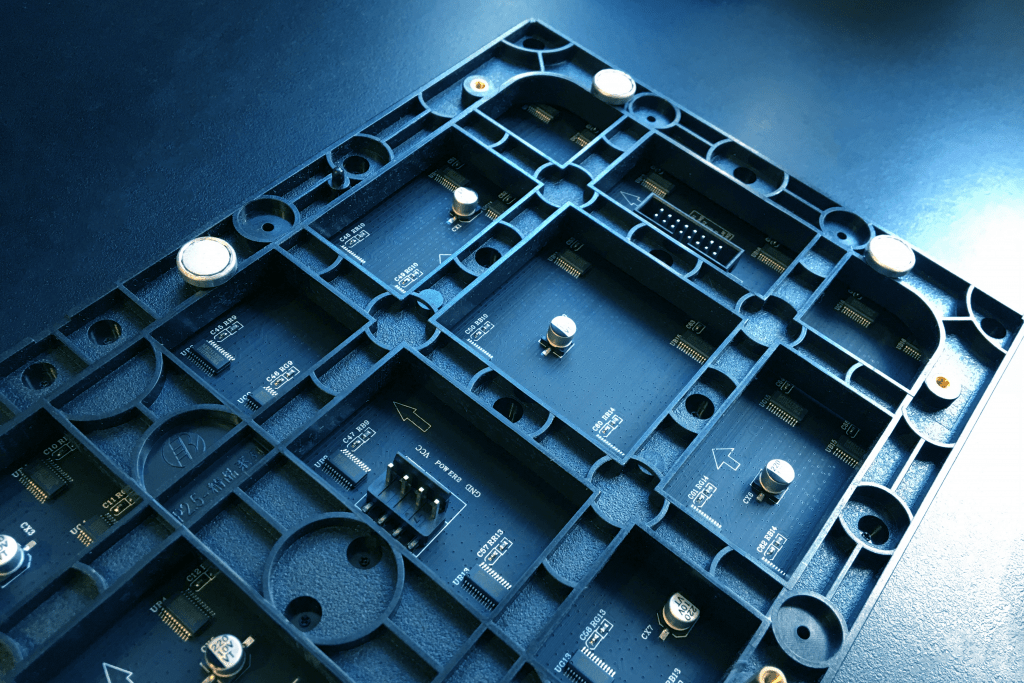

LED模組

一般而言,採購LED顯示屏,除了LED顯示屏報價單之外,也會隨附一份LED顯示屏規格書,其中標示了詳細的LED模組規格。可千萬別小瞧這規格書,這可是非常重要的一個採購資訊喔!在比價時,不但可用以確認各家廠商的報價是否均建立在同樣的規格基準點;同時確保廠商如實施作,作為竣工的依據標準。
今天我們就繼續來跟大家介紹LED顯示屏規格書中其他常見的專有名詞。


14. 安裝方式 (Way of Installation):前維護磁吸安裝 [舉例]

LED模組的安裝與維護方式,一般可分為前維護或後維護;磁吸或以螺絲裝卸。

安裝方式


15. LED封裝 (SMD Brand):

負責LED封裝的廠牌。LED封裝的作用是將外引線連接到LED晶片的電極上,不但可以保護LED晶片,更能起到提高發光效率的作用。所以LED封裝不僅僅是完成輸出電信號,更重要的是保護管芯正常運作,輸出可見光的功能。LED封裝既有電參數,又有光參數的設計及技術要求,並不是一項簡單的工作,因此慎選負責LED封裝的廠牌也是極為重要的。

16. IC規格、品牌 (IC Brand):

LED顯示屏驅動IC的廠牌。IC性能的高低對LED顯示屏的顯示質量起著重要的作用,不僅決定了畫面播出的效果,更在小間距LED顯示屏的應用上保證了用戶長時間用眼的舒適度。

17. 亮度 (Brightness):≥1000 nits [舉例]

亮度在任何顯示設備中都是最重要的參數。發光強度的主單位叫燭光(Candela,cd);單個LED的亮度通常用millicandelas (mcd)表示,即千分之一燭光。當我們把一個平方米的LED亮度加在一起,就得到單位面積亮度,用尼特(nits)表示,1 nits=1 cd/m2。

18. 掃描數 (Scan Way):1/32 [舉例]

所謂掃描數,就是在一定的顯示區域內,同時點亮的排數與整個區域排數的比例。要理解LED顯示屏的掃描數,我們必須先明白一塊LED單元板是由一排一排燈珠所組成,以320 x 160 mm的P2.5 mm室內屏單元板舉例,一塊板上共有64橫排的燈珠,在發亮時,LED單元板是逐橫排顯示的。但是這樣會有一個問題,那就是當燈珠從第一排按順序發亮到第64排時,總耗時會超過人眼的視覺暫留時間,這樣人眼就會解讀到整塊屏的燈珠並非同時發亮而是有顯示次序的。

這樣的情形對於LED顯示屏來說當然是不可接受的。因此,工程師的解決辦法便是將這塊64排的LED模組分成兩個部分:上32排和下32排;再把紅、綠兩個信號分成兩路,每一路分別控制上32排或下32排。接著,只要在同一時刻,在64排高的單元板上選擇兩橫排同時顯示,例如同時選擇從上區和下區裡的首排(也就是第1排及第33排)開始依序點亮,因為這兩排是由不同的兩路信號分別控制,因此可以同時顯示。這樣一來,只要求LED單元板顯示完32排的總時間小於人眼的視覺暫留時間即可。這樣的做法可以適當加長每一排燈珠的顯示時間,從而使LED顯示屏達到一定的亮度。

上述的顯示方式,對於LED顯示屏來說,是每隔32排同時顯示。也就是在同一時刻,64排中的第1排(上32排中的第1排)和第33排(下32排中的第1排)同時顯示;第2排和第34排同時顯示,以此類推。這種每隔32排同時點亮的顯示方式,我們把它稱為1/32的掃描方式。

根據實際應用需求,我們不難想到,戶外屏的亮度應該要高於室內屏。那麼我們該如何增加戶外屏的顯示亮度呢?方法很簡單,就是按照同樣的思路,繼續再將單元板分區。

根據測試發現,將16排高的P10 mm戶外屏單元板分為兩個8排的區域後,亮度仍然不夠;若繼續分為四個4排的區域,使得整塊模組同時有4排燈珠在發亮,這樣只要單元板顯示4排的總時間小於人眼的視覺暫留時間即可,如此可以有效增加每一排燈珠發亮的時間,從而增加整體亮度。這種每隔4排同時點亮的顯示方式,我們稱為1/4掃描方式,通常應用在P10 mm的戶外屏上。除此之外,還有1/16、1/8和1/2的掃描方式,原理與以上相同,就不贅述了。

19. 刷新頻率 (Refresh Rate):

視覺的刷新頻率,亦可理解為螢幕畫面更新的速率,通常用赫茲(Hz)為單位表示。一般而言,視覺刷新頻率在3,000Hz以上才算是高效能LED顯示屏。視覺刷新頻率越高,畫面顯示越穩定,視覺閃爍感就越小。若LED顯示屏的視覺刷新頻率過低,其影響除了畫面易出現水平橫條紋之外,也會發生類似數萬顆燈泡同時閃爍的影像,人眼在觀看時可能產生不適感,甚至對眼睛造成傷害。

LED顯示屏 刷新頻率

雖然對人眼而言,視覺刷新頻率達60Hz以上已可感覺到連續畫面,但是越高的視覺刷新頻率,顯示的圖像越穩定,人眼越不容易覺得疲勞。現今高質量的影片,為得到更精細的畫面,如精彩回放或是特寫攝影的過程,紛紛都以每秒1,000Hz以上的高速攝影機進行拍攝。此時,對於也會被拍攝到的LED顯示屏,在高速快門下仍能夠呈現連續畫面(無黑色掃描線)或是連續色階,就是很大的挑戰。

當微間距LED顯示屏刷新率不低於3840Hz,才可使攝取畫面穩定無波紋無黑屏,並有效解決圖像快速運動過程中的拖尾和模糊,增強圖像的清晰度和對比度,使視頻畫面細膩流暢,長時間觀看也不易疲勞;配合反伽馬校正技術和逐點亮度校正技術,使動態畫面顯示的更加真實自然,均勻一致。

20. 晶片發光波長 (Wavelength of Light):

LED依使用材料不同其發光波長有所差異,發光色也就不同。單色顯示屏只採用一種顏色的發光材料,多為單紅色。雙基色屏一般由紅色和黃綠色發光材料構成。三基色屏又稱為全彩屏,一般可分為兩種,一種由紅色、黃綠色 (波長570nm)與藍色構成;另一種則由紅色、純綠色(波長525nm)與藍色構成。RGB三基色光的主波長一般是:紅光615~625nm、綠光 525~540nm、藍光460~470nm。

21. 灰度/顏色 (Grey Level):

也稱色彩深度,指不同亮度的數量,紅綠藍有各自的灰度。LED螢幕能表現的色彩數量取決於RGB三色的灰度等級,標準的全彩屏幕多為256級灰度,可以產生256 x 256 x 256 = 16,777,216種顏色,在PC中稱為24位元色,在LED顯示系統中我們稱為8位元系統,即2的8次方。

22. 模組重量 (Weight of Module):

即每塊模組的平均重量,常以公斤(kg)表示。

23. 可視角(Viewing Angle):水平可視視角140°,垂直視角110° [舉例]

當觀察者面對LED時可以看到LED的最大亮度,當觀察者向左或右移動時,看到的亮度會減小,當亮度減到最大亮度的一半時,此時所處的角度加上向反方向移動得到的角度之和,稱水準可視角度,垂直可視角度用同樣方式測量。

24. 工作環境溫度 (Working Temperature):

LED顯示屏可恆常承受的工作環境溫度區間。

25. 工作環境濕度 (Humidity of working environment):

LED顯示屏可恆常承受的工作環境濕度區間。


看完今天關於LED顯示屏規格常見的專有名詞介紹,相信您一定對LED屏幕有更深一層的了解。如果您喜歡我們的文章,歡迎您追蹤我們的臉書粉絲專頁。若是有任何規劃上的疑問,也都非常歡迎您與騰毅洽詢喔!
