拼接電視牆5大組成要素

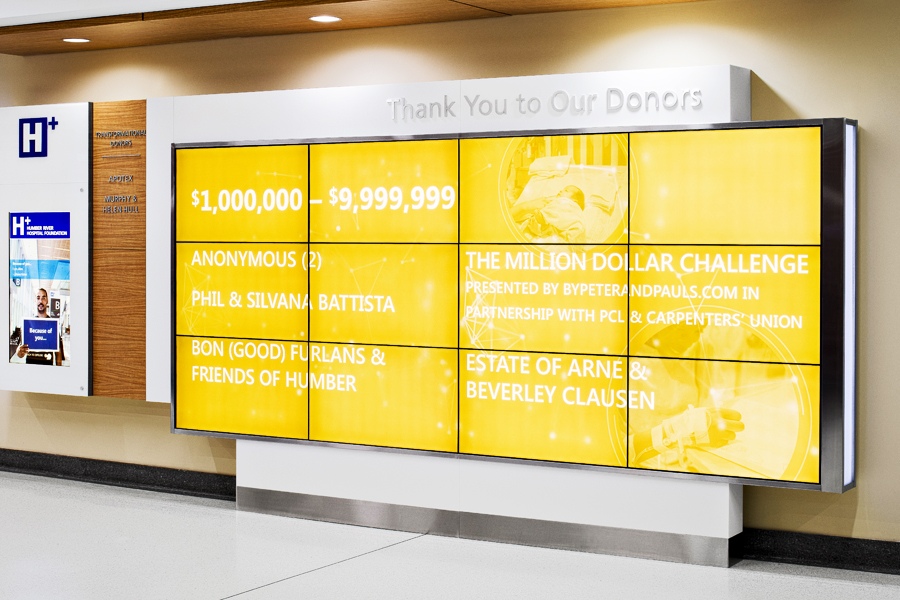

液晶拼接電視牆

我們時常可以在各大商場、交通轉運站發現液晶拼接電視牆的蹤影,超大顯示畫面可以展現震撼的顯示內容,輕易吸引遊客的目光,但你知道拼接電視牆是如何組成的嗎?


今天我們就要來揭開液晶拼接電視牆神秘的面紗,為各位解構液晶拼接電視牆組成的五大要素。相信在閱讀完今天的文章之後,下次您再看到拼接電視牆一定會更加有概念喔!



一、液晶屏幕

拼接電視牆主要由一片片單獨的液晶屏幕拼接而成。以尺寸而言,目前市面的主流規格以46吋與55吋為主。若依屏幕拼接縫隙的寬度來區分,則以3.5 mm為主流。隨著科技研發,新產品不斷推陳出新,現在拼接顯示器已可做到僅1.9 mm的拼接縫,甚至0.88 mm等更細緻的選擇,大幅降低了拼接縫隙對於視覺的干擾。

3.5 mm 窄邊框顯示器拼接縫隙

二、影像處理器

當一片片液晶屏幕拼接完成後,影像要如何依據使用者需求顯示在這些液晶屏幕上,便須仰賴影像處理器的協助。影像處理器依支援功能不同,主要可分為三種類型:訊號分配器、拼接處理器以及矩陣切換器。一般而言,廠商在規劃拼接電視牆時,會根據客戶的實際使用需求來選擇最適合的影像處理器。

(1) 訊號分配器

訊號分配器可以將一個訊號源平均分配成多路影像訊號,再傳送至各顯示設備。舉例來說,我們若想將一台電腦或攝像機的影像分送給多台螢幕,便需把原單一訊號分送給各接收端螢幕;然而,此舉將因並聯影像訊號,導致訊號強度衰減、阻抗不匹配,不僅會造成圖像失真,線路也較不穩定。此時,若採用訊號分配器便改善這些問題。除了可促使阻抗匹配之外,還有影像增益,使畫面信號可以在一定距離內同時送給多個輸出設備而不受影響,進而確保影像傳輸的同步性。但值得留意的是,訊號分配器對於過長距離同軸電纜傳輸的分支並沒有實際性的效果。

訊號分配器通常可分為1進2出(即1路輸入、2路輸出)、1進4出、1進8出等等,市場上亦可找到4入8出、16入32出等多種分配方式的分配器型號。

(2) 拼接處理器

拼接處理器可以讓液晶拼接電視牆實現任意的拼接,除了可以顯示完整的大螢幕畫面,還可以讓每個單獨的液晶屏顯示不同的內容。其功用在於可以將一個完整的圖像信號劃分成N塊後分配給N個畫面顯示單元,進而完成用多個拼接單元組成一個超大顯示螢幕的使用需求,並且不論信號的數量多少以及信號的類型,都可以在整個液晶拼接牆上的任意位置漫遊、疊加。就目前而言市場上的拼接器種類繁多,但在液晶拼接屏項目較常使用2×2、2×3、3×3、4×4等拼接方式的拼接處理器。

在一些執法機關的監控指揮中心和企業單位的監控室中,經常可見到拼接電視牆的身影,而為適應指揮中心的工作需要、拼接處理器就成了必不可少的設備。這主要是因為拼接處理器有著靈活的拼接漫遊顯示、支持任意輸入信號整牆跨屏漫遊、任意開窗疊加、縮放等功能,極大滿足了監控顯示對海量信息處理的需要。拼接處理器獨特的輸入端VGA信號自動調整技術,能將RGB視頻和HV掃描信號自動對齊、保證了圖像顯示的完整性。另有電源熱備份功能讓設備能夠7*24小時不間斷工作、滿足了調度中心對監控大屏性能的嚴格要求。除了安防監控市場之外,拼接處理器也因其對圖像優秀的處理能力而被廣泛應用在廣告媒體、政府機關、大型商場、教育培訓中心等需要大屏顯示的綜合場所中。

(3) 矩陣切換器

矩陣切換器是一個經由陣列切換 (M x N)的方法,將M路影像訊號任意輸出至N路系統上顯示的電子裝置。其概念引用高數中的線性代數的概念,一般指在多路輸入的情況下有多路的輸出選擇,既每一路輸出都可與不同的輸入信號「短接」,每路輸出只能接通某一路輸入,但某一路輸入都可(同時)接通不同的輸出。換言之,它可以同時支持M路圖像輸入和N路圖像輸出,即任意的一個輸入和任意的一個輸出。

以目前市面較盛行的HDMI矩陣切換器來說,具有高達1.65 Gbps的頻寬,可支援至1920×1200 WUXGA解析度。此外,HDMI矩陣切換器的埠口特別採用鍍金接口工藝技術,可在傳輸數據時屏蔽來自外界的干擾信號,保證傳輸、轉換的正常可靠,尤其是在和多台設備串聯使用過程中,更是能高效穩定地作業,對信號進行保護並確保傳輸正常穩定,不會出現太大的影響和損害。除了在訊號傳輸過程中,能進行高效穩定的處理和解決,矩陣切換器同時還能實現自動化的遙控控制,不會因為距離使得信號等等出現受損情況,影響到最終圖像顯示的質量。使用者更可透過遙控器、面板按鈕、RS232及中央控制器來切換信號。因此,矩陣切換器被廣泛使用於軍工、多媒體教學、電視電話會議、金融、科學研究、氣象、醫院等領域。

三、拼接支架

一般超窄邊液晶拼接電視牆的安裝方式有壁掛式、落地機櫃和落地支架等形式,拼接支架多使用冷軋鋼板或不鏽鋼定製。

拼接支架形式

四、背掛架

透過背掛架的使用,我們可將各拼接電視設備固定於設計好的牆面,且可便於調整各屏幕之間的進出面差距,以達成整體畫面平整的效果。此外,背掛架允許技師從正面維護機台,讓維修保養工作更加容易。

背掛架形式

五、線材

拼接電視牆各單元之間的連接都是通過網線串聯實現拼接,而訊號的傳輸目前最常用的有HDMI、VGA與DVI等線材,這些線材都能實現高質量畫質的傳輸功能。


希望透過以上的重點整理,可以幫助大家對於液晶拼接電視牆的組成有更好的理解。如果您喜歡我們的文章,歡迎關注我們的網站與粉絲專頁。若有任何拼接電視牆規劃方面的疑問或需求,都非常歡迎與騰毅洽詢喔!
